PK120拖动机组MEH控制器
发布时间: 2021-07-26 14:17
主要配置包括：

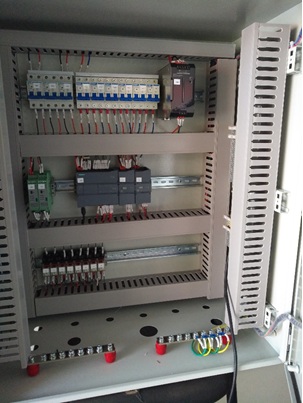

（1）MEH控制柜1面（包括电源，西门子S7-1200 PLC控制器 1套，3通道高精度测速卡，及其他附件）
（2）1台10英寸触摸屏。
主要特点：
（1）采用进口西门子S7-1200 PLC，可扩展、可在线下装。
（2）采用高速计数通道转速控制，避免了采用转速变送4~20mA，分辨率低，控制精度差的问题。
1 PK120控制器主要功能
（1）转速控制
转速控制回路接受2路（或3路）来自磁阻式传感器或有源转速探头的透平转速信号，转速PID控制回路将该信号与转速给定比较运算后给执行机构发出控制信号，控制方式有如下3种：
本机自动：通过设定目标转速、升速率等相关参数，现场转速信号经伺服系统计算放大后输出给执行机构，通过控制调门开度达到控制机组转速的目的。
就地控制：转速升速过程中，可转入就地控制方式，通过就地增、减按钮来增、减目标转速。
遥控方式：转速升速过程中，当遥控方式投入，目标转速自动转为DCS远程给定值进行转速控制。
（2）首出判断功能
PLC控制器判断停机首出信号，并记录在监视画面上。
（3）启动方式
升速过程中，支持自动暖机，并可以在参数设置画面上设置暖机时间、暖机转速，支持定速运行、过临界转速自动修改升速率，临界升速率可在画面设置。
l 超速保护试验
l 离线仿真试验
2 主要技术参数
² 闭环转速控制范围：10%NH～120%NH(NH为给水泵最高工作转速）
² 转速控制精度：≤±3 rpm
² 控制系统不灵敏度：<0.06%
² 平均连续运行时间MTBF：≥100000小时
² 系统可用率：≥99.9%
² 控制系统扫描周期<50ms
