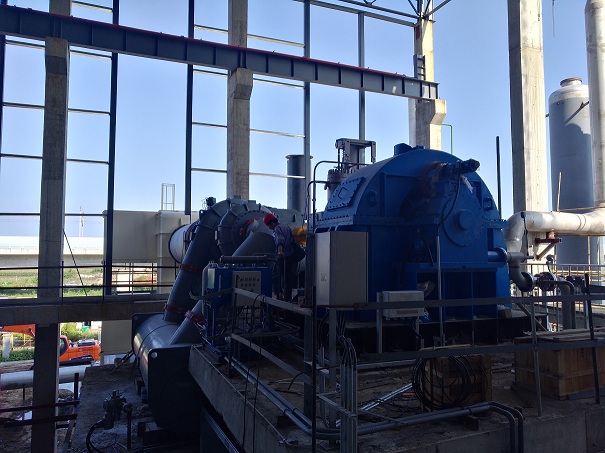

1概述

PK-CCS150汽拖空压机控制系统控制对象包括汽轮机、压缩机及辅机的一体化控制系统，主要包括：

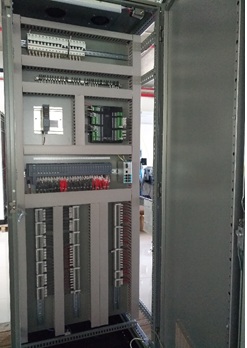

     （1）PLC现场控制站

     （2）操作员站

     （3）工程师站

     （4）系统软件

     （5）过程控制软件包

     （6）速度控制软件包

     （7）压缩机防喘振控制软件包

2 PK-CCS150系统主要功能

（1）允许启动逻辑

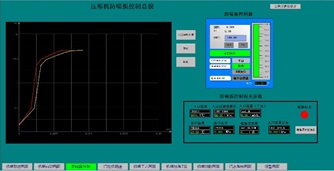

（2）压缩机防喘振控制与保护

（3）汽轮机速度控制

（4）主性能控制—压缩机入口/出口压力控制

（5）各类辅机过程控制

（6）各类辅机逻辑控制

（7）上位操作站画面显示、趋势、报警

2.1 允许启动逻辑

允许启动条件在开车之前必须满足，允许启动条件主要包括：

l  汽轮机轴位移过大

l  汽轮机轴振动过高

l  汽轮机轴承温度过高

l  压缩机轴位移过大

l  压缩机轴振动过高

l  压缩机轴承温度过高

l  压缩机(DE)主密封气排放流量过高

l  压缩机(NDE)主密封气排放流量过高

l  汽轮机调速器保护跳车

l  润滑油压力过低（三取二表决）

l  控制油压力过低（三取二表决）

l  装置联锁ESD信号动作

l  手动紧急停机按钮动作

实际允许启动条件在工程实施中具体确定。

当允许启动条件均满足后，允许启动逻辑置位，机组具备启动条件。

2.2 压缩机防喘振控制与保护

压缩机组控制系统的防喘振控制器的主要功能如下：

（1）自动启动与加载

（2）防喘振控制与保护

（3）内嵌的极限控制应用

（4）自动停车与卸载

（5）紧急停车与卸载

2.3  汽轮机速度控制

汽轮机调速器的主要功能如下：

（1）启动

（2）升速

（3）暖机

（4）临界转速回避

（5）转速调节控制

（6）超速限制

（7）超速跳车

（8）转速丢失跳车

2.4 各类辅机过程控制

为了保障压缩机组的正常运行条件，需要执行必要的各类辅机过程控制，主要包括：

（1）润滑油压力控制

（2）润滑油温度控制

（3）压缩机密封气差压控制

实际的辅机过程控制在工程实施中具体确定。

2.5 各类辅机逻辑控制

为了保障压缩机组的正常运行条件，需要执行必要的各类辅机逻辑控制，主要包括：

（1）润滑油泵的自动启停逻辑控制

（2）润滑油箱电加热器逻辑控制

实际的辅机逻辑控制在工程实施中具体确定。

2.6 上位操作站画面显示、趋势、报警

压缩机组控制系统上位操作站画面主要包括：

（1）主控画面

（2）允许启动逻辑画面

（3）工艺气流程画面

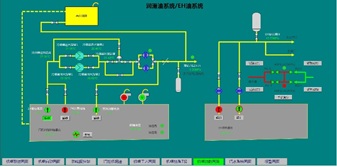

（4）润滑油系统流程画面

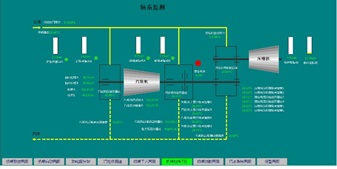

（5）机组轴系检测画面

（6）运行参数监视画面

（7）运行报警画面

（8）历史趋势画面

（9）工程调试画面

（10）控制回路调节画面

（11）控制系统配置画面

实际上位画面组态在工程实施中具体确定。
