1 概述

  空压站自动化集中监控系统是根据用户空压站及管网工艺要求设计制造的自动化控制系统，通过对空压机及其辅助设备的自动调节、联锁控制、数据监视和优化管理，保证整个空压站系统的安全可靠、经济合理和高效运行。

1.1 空压站集中监控系统的控制范围

空压站集中监控系统将管理空压站的所有电动或电控工艺设备，主要设备包括：数台离心压缩机、干燥机以及辅助系统，实现压缩机的远程启停、加载以及数据监视。

1.2 空压站集中监控系统的技术水平

空压站设置一套集中监控系统，包括操作员站控制器CPU及控制IO卡件等，以实现对空压站的有效控制，能实时监控空压机压力、温度、振动、干燥机露点、热回收系统水温、用电量、单位能耗等数据，系统实时根据生产需求启动、停设备，所有设备运行、故障、单位能耗等历史数据系统自动存储。

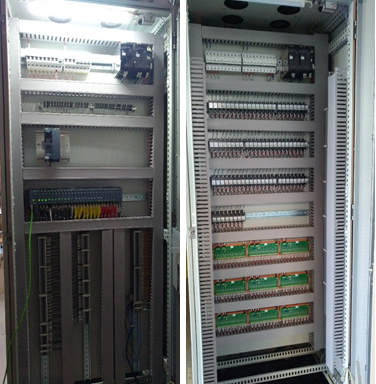

空压站集中监控采用西门子S7-1500 PLC系统平台，具有数据采集、控制运算、控制输出、设备和状态监视、报警监视、远程通信、实时数据处理和显示、历史数据管理、日志记录、事故顺序识别、事故追忆、图形显示、控制调节、报表打印、高级计算、先进控制，以及所有这些信息的组态、调试、打印、诊断、系统下装等功能。操作员站实现整个空压站的状态监视、数据采集及控制等功能，通过设置密码限制不同级别人员操作。

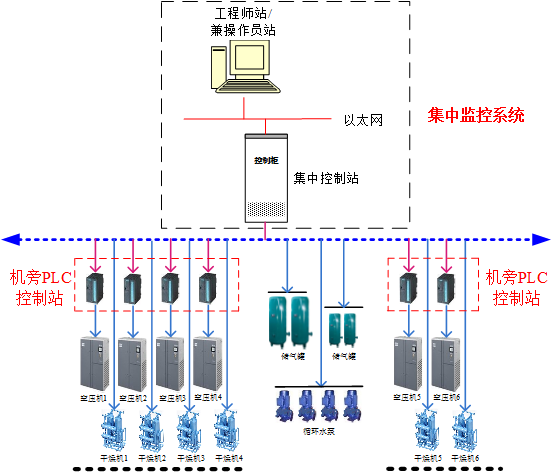

控制系统网络

2 集中监控系统主要检测、控制项目

净化压缩空气、普通压缩空气供气母管压力、流量测量。

空压机排气温度、压力测量。

冷却水进水总管温度、流量、压力测量。

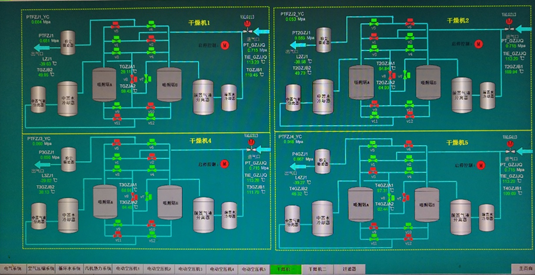

干燥机进、排气温度、压力测量，压差检测。

循环水泵状态监测等。

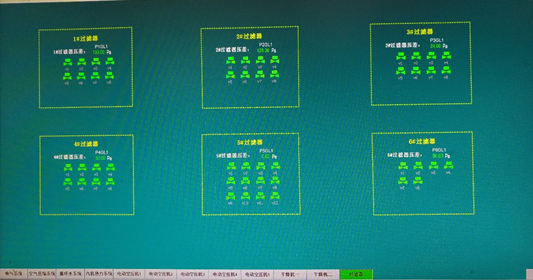

过滤器的状态监测等。

预留电动阀门的控制。

集中监控系统与现场PLC控制站通讯。

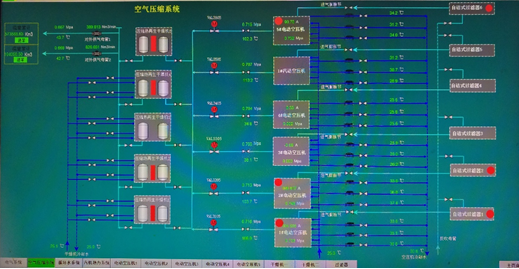

3 集中监控系统主要功能

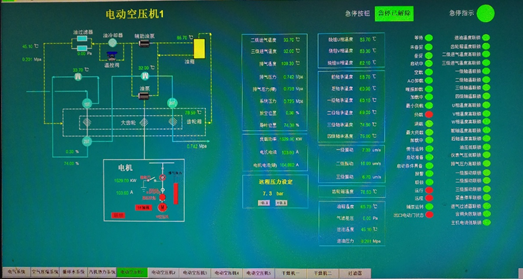

3.1 工况监测

实现对压力（包括压风机出口压力、风包压力、润滑油压力、冷却水进口压力）、温度（包括压风机出口温度、风包温度、冷却水出口温度、电机轴承温度）、振动以及电气参数（包括电机电流、电压、功率、日耗电量等）的连续在线监测功能。

3.2 保护功能

空压机集中监控系统具有完备的保护及报警显示功能，可以实现电机过载停机、电源逆相、缺相保护、排气高温跳车、超过最大工作压力安全阀动作、断水保护、空气过滤器堵塞报警、油过滤器堵塞报警、油气分离器堵塞报警等等。

3.3 存档功能

空压机集中监控系统能够将现场运行信息存入数据库，以便于随时进行历史数据查询。

3.4 曲线功能

空压机集中监控系统可绘制各种运行参数的实时曲线及历史曲线。

3.5 能效监测与管理功能

实时监测空压站电气比。

根据生产设备的用气负载控制空压机的运行数量，充分保证压缩空气管网的供气压力。
