PK13M-L直线型电动伺服执行装置

 1 概述

    电动伺服执行装置由伺服驱动器（安装在机旁控制箱内）、伺服电机、高精度减速器和丝杠组成的电动缸本体，伺服驱动器通过预制电缆与伺服电机连接，实现控制与反馈信号传递，电动缸本体与汽轮机调节阀门机械连接。

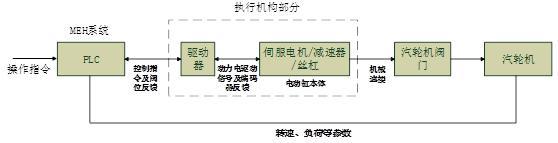

调节控制系统通过电动伺服执行装置拉动汽轮机阀门控制调节门的开度，从而控制汽轮机的转速等参数。伺服驱动器接收PLC系统发出的指令信号，并将其转换为放大的电流信号驱动伺服电机按照设定的指令进行运动。同时，伺服电机的编码器会发出相应的位移指令送到驱动器，驱动器通过相应的转换机构将编码器信号转换为PLC系统可接受的位置反馈。

2 电动伺服执行装置型号

3 安装及接线

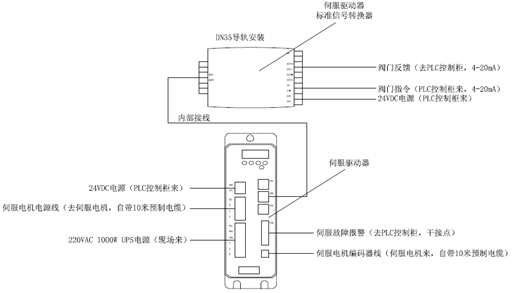

（1）伺服驱动器接线

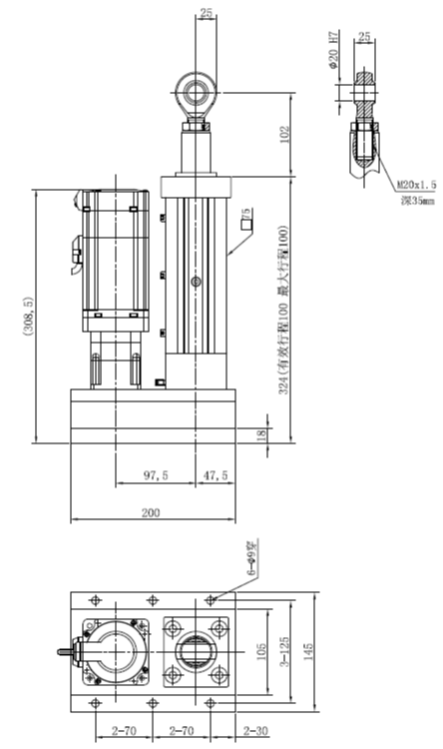

（2）执行机构尺寸

4 伺服驱动器标准信号转换器

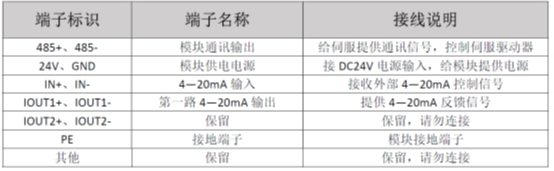

   标准信号转换器用于完成上位机与伺服驱动器之间的信号、信息交换、同步，接收PLC系统来的标准4~20mA信号指令。端子接线如下：

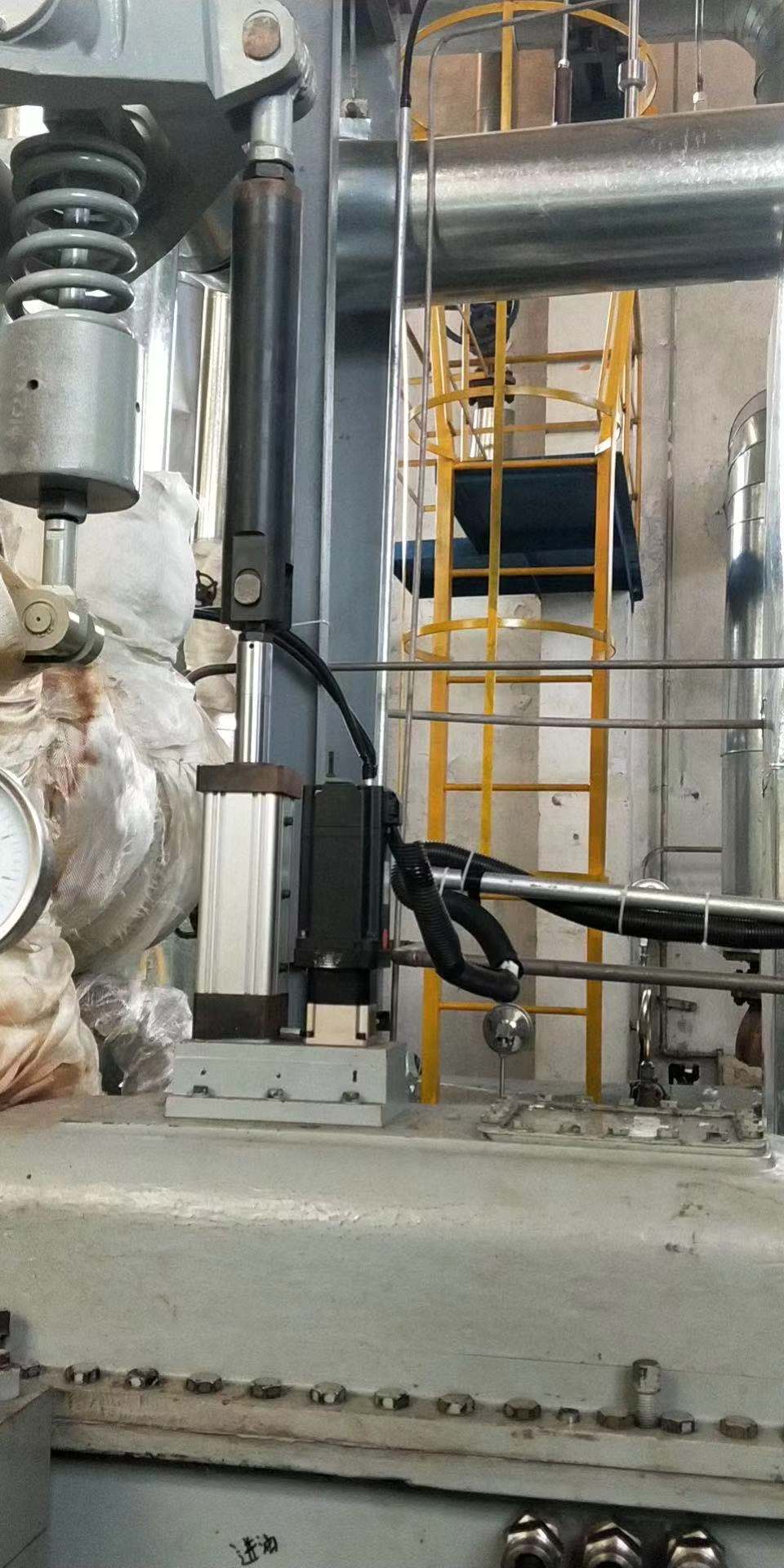

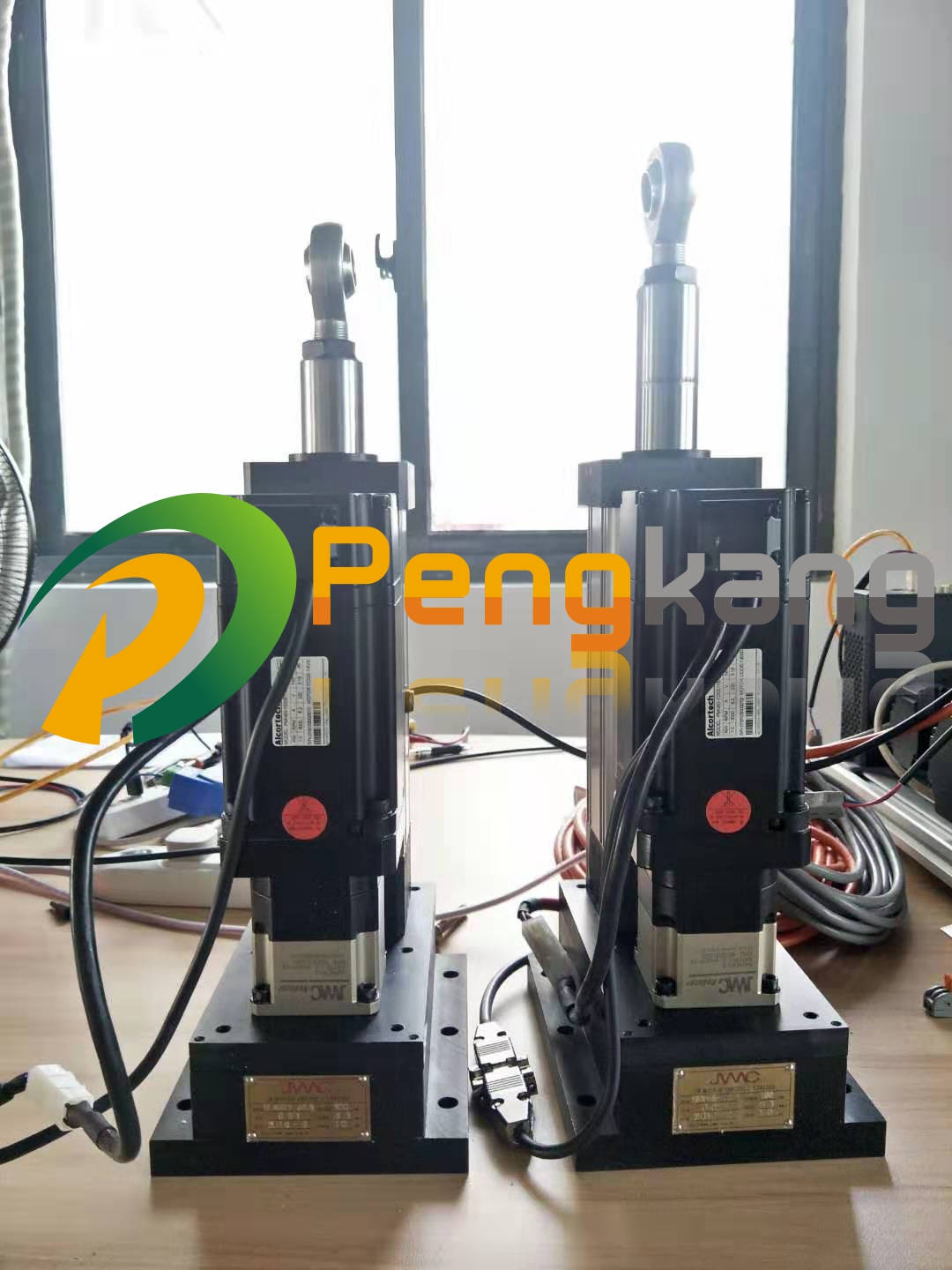

5 现场安装
